一、產品描述
RIMD配電網智能在線監控系統用于配電室低壓配電柜、配電箱、低壓電纜、低壓母線系統等場景中,可在不停電的情況下監控低壓配電設備運行狀況(全電能測量:電壓、電流、頻率、有功功率、無功功率、功率因數、有功電能、無功電能:1-31次諧波;溫度;濕度;漏電流;開關量輸入;開關量輸出等)連續或定時進行監測及控制,能對監控項綜合評估、展示、預警。運用該系統,有利于管理人員全面、客觀地掌握電力情況,減少電力運行故障,實現好的運維效果。
可與數據中心機房內機柜末端小母線配電使用,具有簡潔、多功能、快速、經濟等特點。RIMD配電網智能在線監控系統針對數據中心小母線的監控要求而推出的解決方案,能對母線運行過程中的各種參數進行監控,發生故障則進行告警,以保證系統穩定運行。
系統優點
1、24小時遠程在線監控低壓配電設備、環境的狀態,對超標的監控信息自動預警。
2、圖形化顯示,并自動記錄數據歷史記錄,告警信息日志。
3、傳輸協議兼容性高,采用LORA無線傳輸或RS485通訊。
系統功能
1、自動巡檢各個低壓配電設備的工作狀態,展現精確的監測結果。
2、實時(全電能測量:電壓、電流、頻率、有功功率、無功功率、功率因數、有功電能、無功電能:1-31次諧波:溫度:濕度:漏電流:開關量輸入;開關量輸出等)連續或定時進行監測及控制;有異常自動報警。
系統作用
1、構建無人化、自動化、智能化管理方式,促進綠色電網的實現和發展。
2、24小時遠程在線運維,及時發現設備隱患,排除設備障礙提供了有力的技術支持。
3、具有數據、圖形等方式的綜合顯示效果,監控全面、顯示多樣化。
4、減少了巡檢頻次,提高了巡檢質量,降低維護成本。
電力與經濟發展、日常生活密切相關,因此配電系統必須穩定、可靠地運行,因此運用一套配電網智能監控系統是有必要的,同時該系統也將是電大運維實現智能化、自動化的有效支撐。
二、執行標準
GB/T13729-2019 遠動終端設備
GB/T 151531-1998 遠動設備及系統 第2部分:工作條件 第一篇:電源和電磁兼容性
GB/T 17626.4-2018 電磁兼容 試驗和測量技術 電快速瞬變脈沖群抗擾度試驗
三、應用場所
1)商業建筑(商場、商務辦公、賓館飯店建筑等);
2)政府建筑(機關辦公、金融機構建筑等);
3)科教文衛建筑(文化、教育、科研、醫療衛生、體育建筑等);
4)通信建筑(郵電、通信、廣播、電視、數據中心等);
5)交通運輸建筑(機場、車站、城市軌道交通、碼頭建筑等);
6)工礦企業建筑。

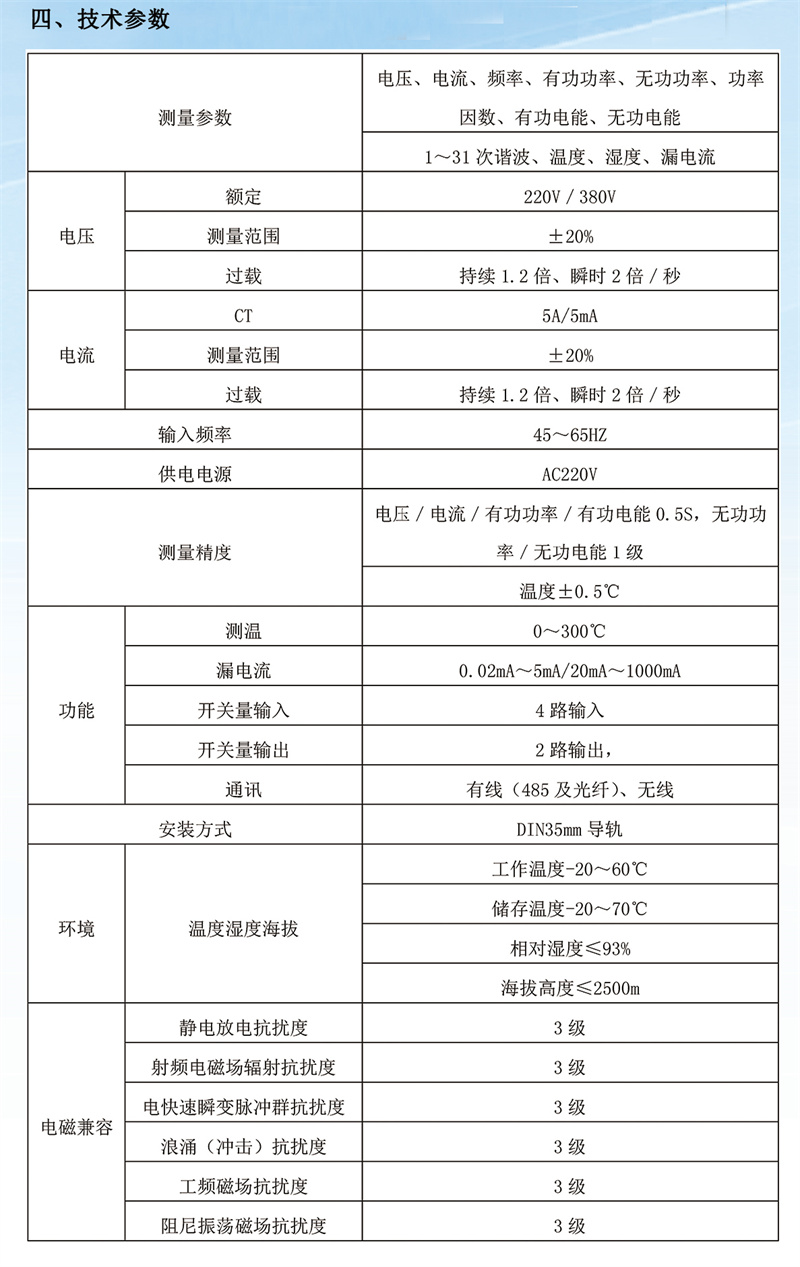

四、技術參數

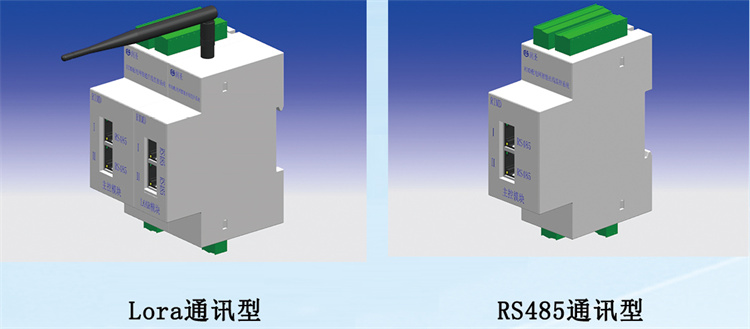

五、RIMD配電網智能在線監控系統(主件)外觀如下圖所示

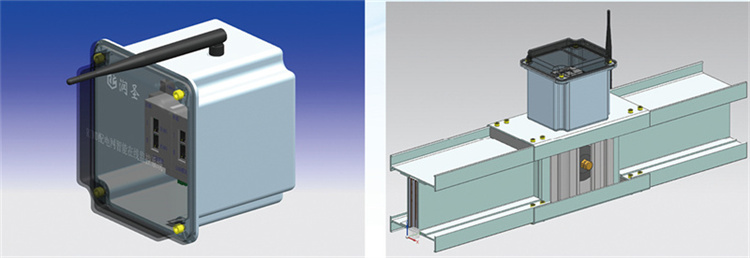

低壓母線槽接頭器測溫型

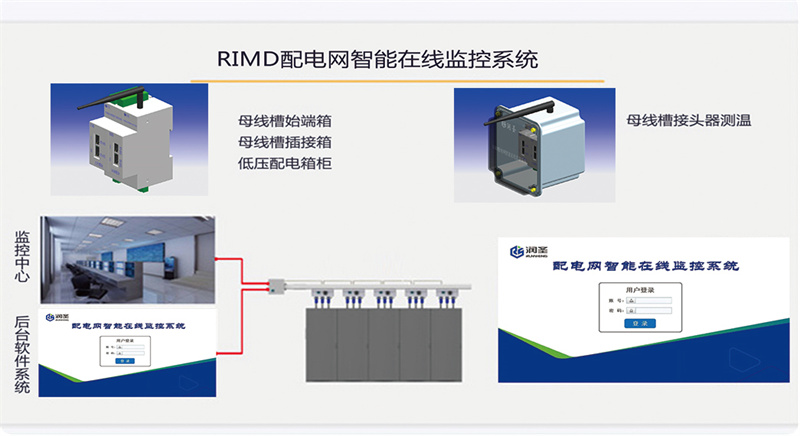

應用方案

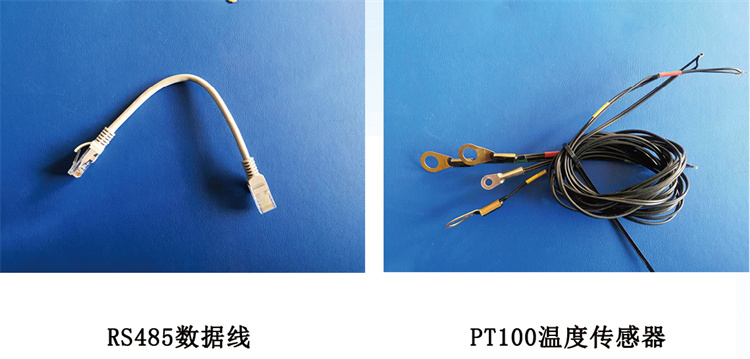

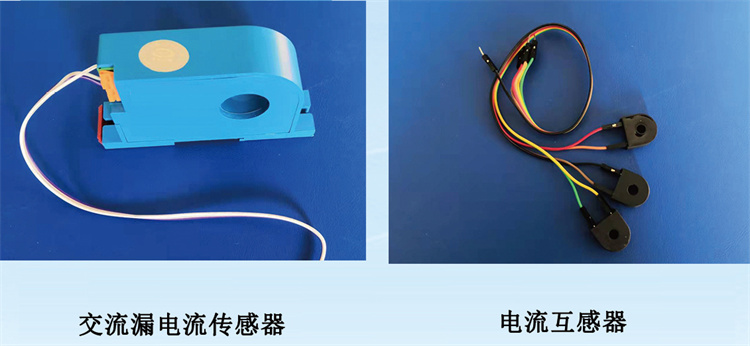

六、可選配件
后臺軟件
