標準化設計、生產，相同產品可全部互換；殼體由冷軋鋼板制作，固定平蓋、帶金屬操作窗；表面噴塑。堅實、美觀。配置ABB、Schneider、SIEMENS國產好的模數化元件，100A進線端子（定制）。安裝方式；戶內的明裝、暗裝。暗裝箱體采用獨特的抽出設計，其蓋子與箱體可輕易調節40mm，產品符合GB7251.3標準。

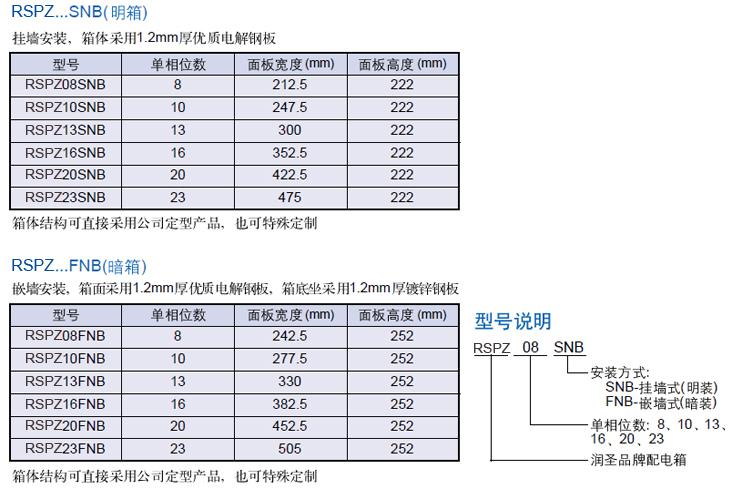

箱內配有中性母排端、接地母排端及DIN導軌。箱體備有6種標準規格，分別為8位、10位、13位、16位、20位及23位，每一單開關各占一位。
系列單相配電箱分有掛墻式安裝（明箱）及嵌墻式安裝（暗箱）兩種。全金屬外殼，表面采用RAL 7035灰白色環氧樹脂靜電噴涂，平蓋式的設計及暗裝門蓋螺絲，在不同的安裝環境均能顯得高雅大方。
單相配電箱
|

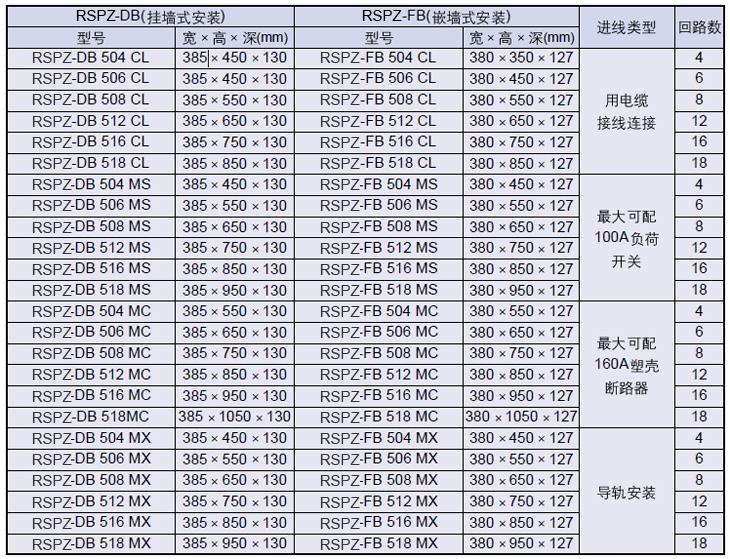

三相配電箱
|
|
系列三相配電箱其設計特點在于具有寬闊的接線空間，易于識別的線路標記，箱可從箱側、頂或底面作多方向的擴展，其設計概念在于為客戶及設計人員提供可行之有效的方案。
該系列產品的設計可以裝置不同的進線開關，如負荷開關、塑殼斷路器、微型斷路器、剩作余電流動作斷路以及用于直接連接的組件等。
該系列產品安裝分有掛墻式（明箱）和嵌墻式（暗箱）兩種。并可以橫排結構（大100A，出線回路用電纜連接電源）和直排結構（大160A，出線回路從主母排直接連接電源）組合。而橫排結構箱可作為直排結構箱的側面擴展用途。

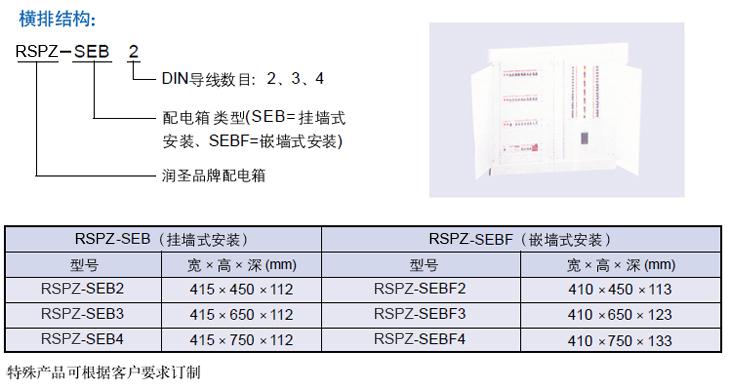

橫排結構（側面擴展）—掛墻式（明箱）及嵌墻式（明箱）及嵌墻式（暗箱）安裝
該系列產品橫排結構配電箱設有2排、3排及4排以供選擇，每排分別可安裝13個組件。
直排結構（上下擴展）—掛墻式安裝（明箱）和嵌墻式（暗箱）安裝
該系列產品直排結構配電箱可用單及多微型斷路器。所有出線回路可直接連接主母排，使安裝更快捷，線路排列更齊整。
密封板可拆下剪裁或開孔。（擴展箱和附件可按不同需要提供。）
|
|

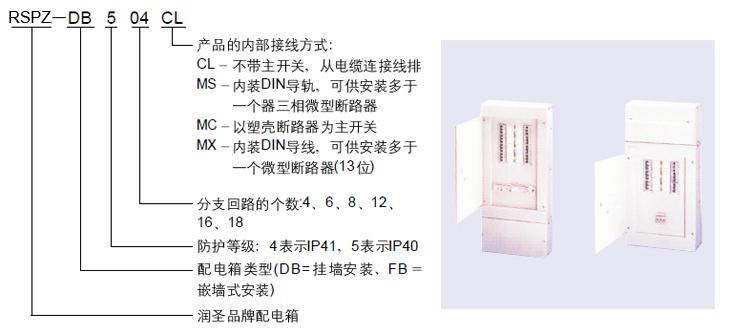

型號說明
直排結構
|
|
